首頁 產品中心 數控走心機 雙主軸走心機TC386

雙主軸走心機TC386

各軸導軌采用30型P級滾柱導軌，32型雙螺母C3級絲桿。本機內藏式電主軸，液壓夾緊，確保高強度加工。

產品優勢：
1、主軸夾緊兼容前推、后拉兩種夾緊形式，無需大直徑研磨材料。
2、主軸帶導套一次加工長度320mm。
3、主軸側銑采用ER25+ER20配2.3大功率電機，配合主軸液壓剎車，提高銑削效率及剛性。
4、主軸刀架采用回字形布局，減小機床體積，增強刀架結構剛性，換刀速度快。
5、6軸部分最多可配置15把刀具根據零件特征進行選擇。
  • 產品介紹
  • 詳細參數
  • 加工案例
  • 售后服務

型號 TC386-1
6軸，雙主軸
NC系統 SYNTEC 220TB
機床額定功率 kw 25
加工范圍
最大加工直徑 mm φ38
最大車削長度（一次加工）有導套
 mm 320
最大車削長度（一次加工）無導套
 mm 85
主/背軸
主軸功率 kw 10
背軸功率 kw 10
主軸最大通孔直徑 mm φ42
主/背軸轉速 rpm 6000
背軸最大夾持直徑 mm φ38
背軸最大通孔直徑 mm φ42
最大刀具安裝數量 mm 30

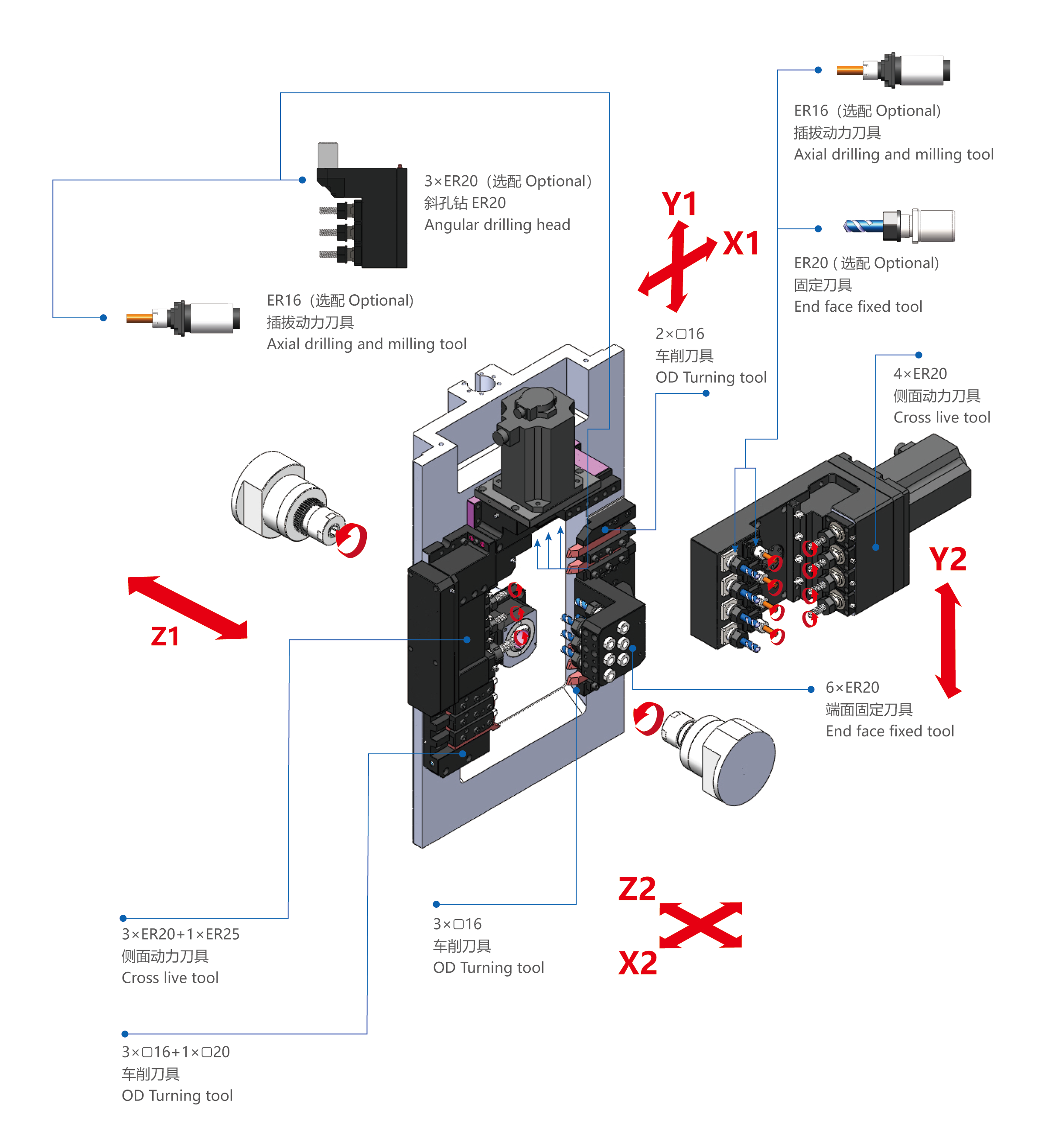

主軸刀具
①車削刀具 數量?型號 6??16+3??20
②側面動力刀具
 數量?型號 3?ER20+1?ER25
鉆孔直徑 mm φ16
螺紋加工（攻絲/板牙） M8
動力頭轉速 rpm 5000
動力頭功率 kw 2.3
③端面固定刀具
 數量?型號 7?ER20
鉆孔直徑 mm φ13
螺紋加工（攻絲/板牙） M10
④斜孔鉆 ——
⑤插拔動力刀具 ——
背軸刀具
①車削刀具 數量?型號 mm 2??16
②端面固定刀具
 數量?型號 mm 5?ER20
鉆孔直徑 mm φ13
螺紋加工（攻絲/板牙） M10
③側面動力刀具
 數量?型號 mm 3?ER25
鉆孔直徑 mm φ16
螺紋加工（攻絲/板牙） M8
動力頭轉速 rpm 5000
動力頭功率 kw 2.3
④斜孔鉆 mm ——
⑤插拔動力刀具 mm ——
快速進給速度 m/min 18(X1)
24(X2/Y1/Y2/Z1/Z2)
進給電機功率 kw 1.7
電源容量 kva 25
氣壓裝置  所需氣壓 mpa 0.6
機臺重量 kg 4800
機臺外形尺寸（長X寬X高） mm 3000*1450*2200
