首頁 產品中心 數控走心機 雙主軸走心機TC206

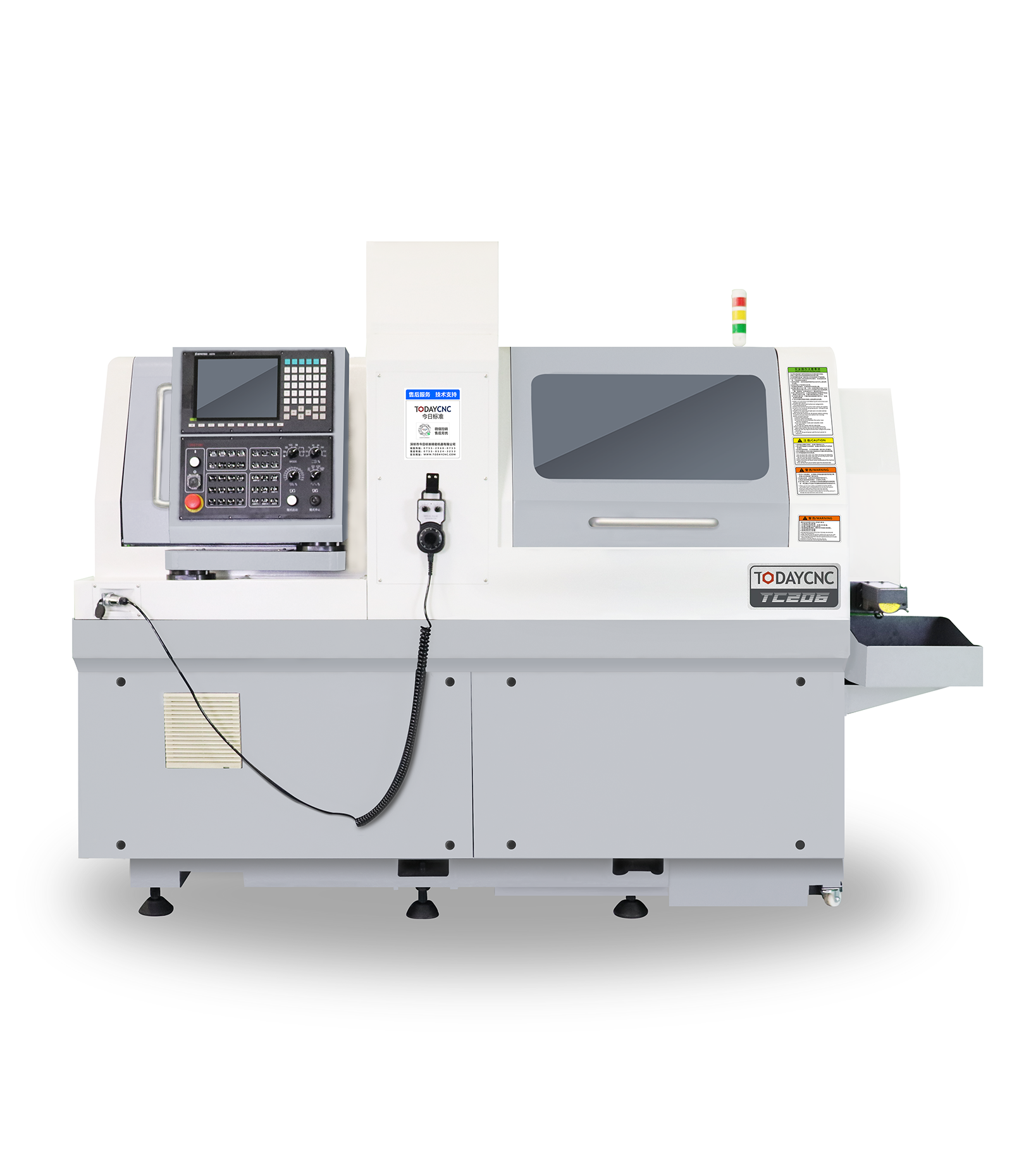

雙主軸走心機TC206

各軸配用進口高精密直線導軌、滾珠絲桿及精密軸承。采用同步導套結構，實現高速、高精度加工。

產品優勢：
1、有導套與無導套靈活切換，滿足不同加工工藝要求。
2、關鍵部件含氣密封結構，防油防渣，提高使用壽命及穩定性。
3、選用大扭矩電機，高剛性大強度各軸滑臺及刀具安裝座，滿足大切削量，加工效率高。
4、高擴展性，刀具數量配置根據工藝搭配，性價比高。
5、超長Z軸配置，一次裝夾最大加工長度245mm。
  • 產品介紹
  • 詳細參數

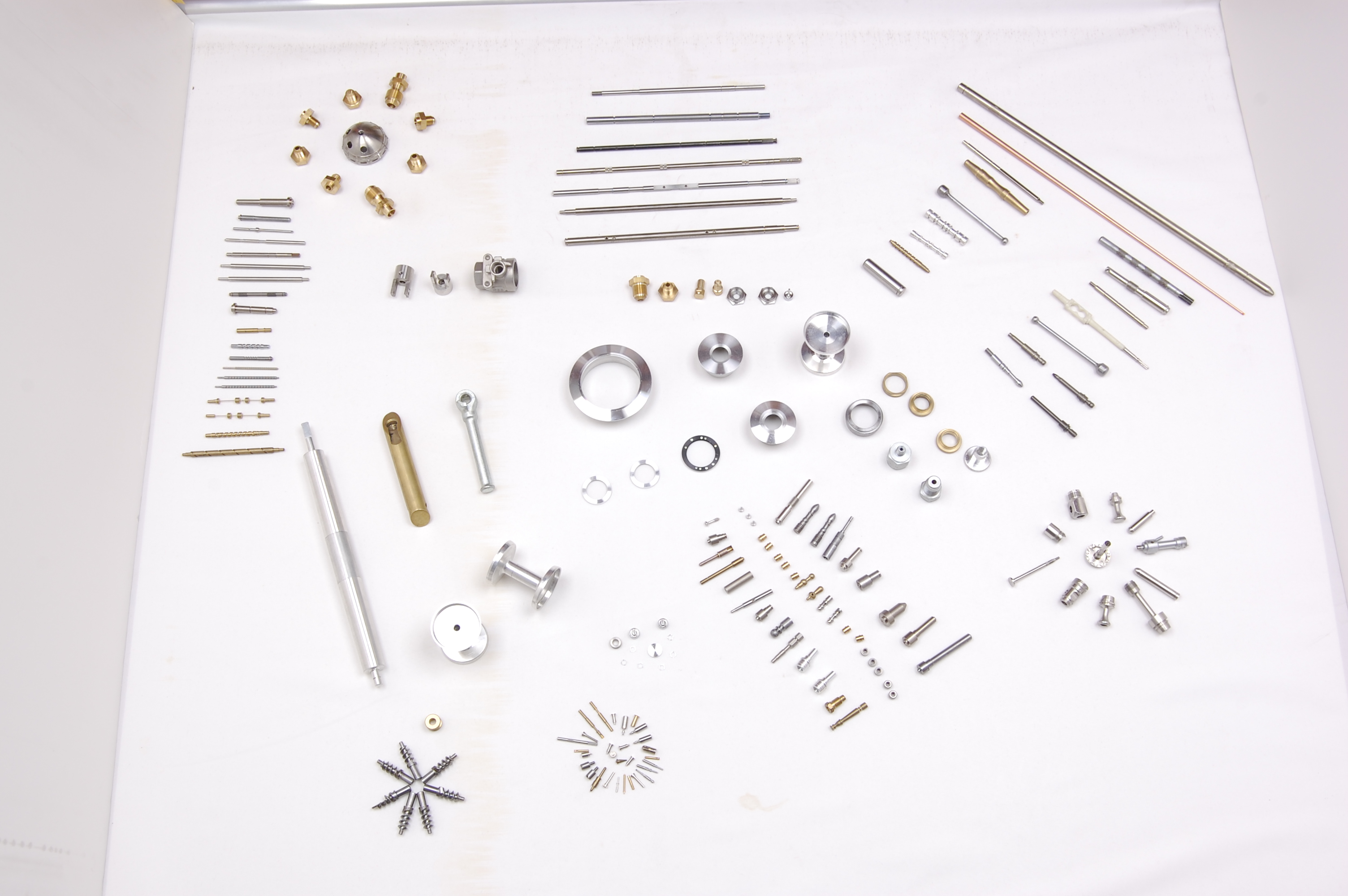

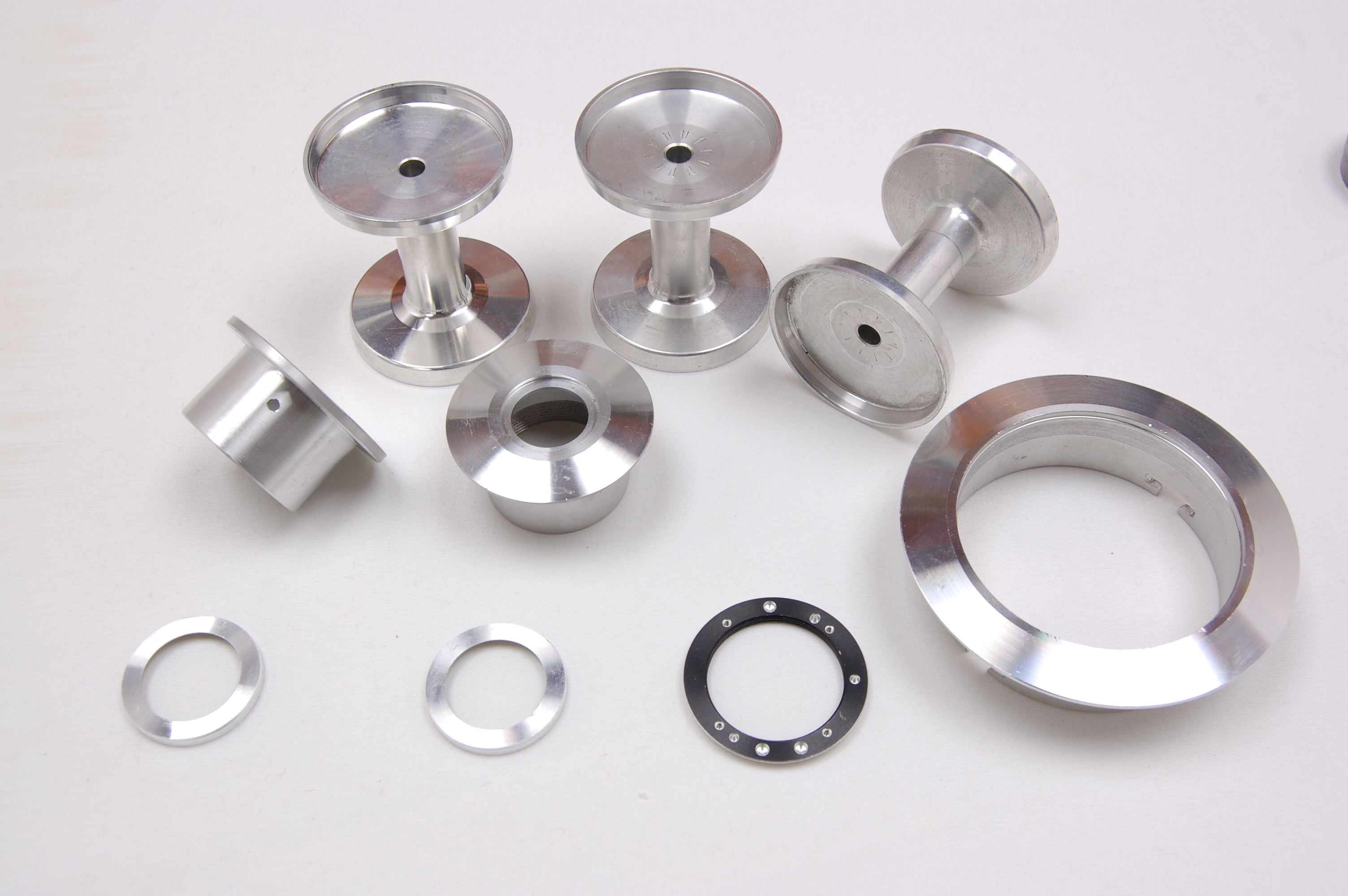

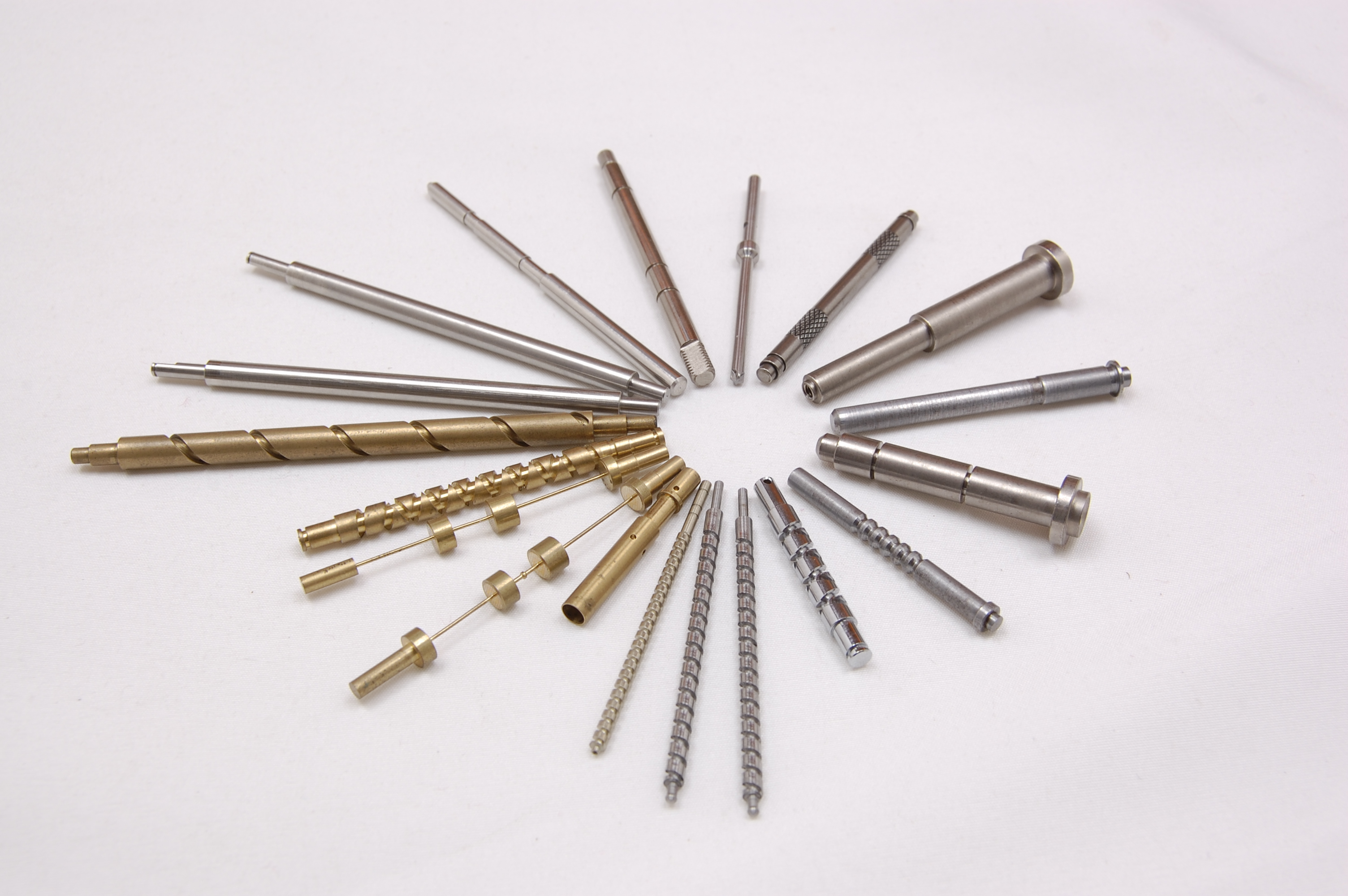

  • 加工案例
  • 售后服務

技術參數表

型號

TC206-1

TC206-2

TC206-3

TC206-4

參數


6軸，雙主軸

6軸，雙主軸

6軸，雙主軸

6軸，雙主軸

NC系統


SYNTEC 220TB

SYNTEC 220TB

SYNTEC 220TB

SYNTEC 220TB

機床額定功率

kw

15

15

15

15

加工范圍


最大加工直徑

mm

φ20

φ20

φ20

φ20

有導套

mm

230

230

230

230

無導套

mm

2D

2D

2D

2D

最大刀具安裝數量


22

23

25

26

主/背軸

主軸功率

kw

2.2/3.7

2.2/3.7

2.2/3.7

2.2/3.7

背軸功率

kw

2.2/3.7

2.2/3.7

2.2/3.7

2.2/3.7

主/背軸轉速

rpm

10000/10000

10000/10000

10000/10000

10000/10000

主軸最大通孔直徑

mm

φ27

φ27

φ27

φ27

背軸最大夾持直徑

mm

φ20

φ20

φ20

φ20

背軸最大通孔直徑

mm

φ27

φ27

φ27

φ27

主軸刀具

①車削刀具

數量×型號


6×?12

6×?12

6×?12

6×?12

②側面動力刀具

數量×型號


4×ER16

4×ER16

4×ER16

4×ER16

鉆孔直徑

mm

φ10

φ10

φ10

φ10

螺紋加工（攻絲/板牙）


M6

M6

M6

M6

動力頭轉速

rpm

5500

5500

5500

5500

動力頭功率

kw

1

1

1

1

③端面固定刀具

固定   數量×型號


4×ER16

4×ER16

4×ER16

4×ER16

Fixed  鉆孔直徑

mm

φ10

φ10

φ10

φ10

螺紋加工（攻絲/板牙）


M8

M8

M8

M8

④端面動力刀具

數量×型號


×

×

3×ER16

3×ER16

鉆孔直徑

mm

×

×

φ10

φ10

螺紋加工（攻絲/板牙）


×

×

M6

M6

動力頭轉速

rpm

×

×

5500

5500

動力頭功率

kw

×

×

-

-

背面刀具

①固定刀具

數量×型號


4×ER16

4×ER16

4×ER16

4×ER16

鉆孔直徑

mm

φ10

φ10

φ10

φ10

螺紋加工（攻絲/板牙）


M8

M8

M8

M8

②動力刀具

端面動力    數量×型號


4×ER16

3×ER16

4×ER16

3×ER16

側面動力刀具


×

2×ER16

×

2×ER16

鉆孔直徑

mm

φ10

φ10

φ10

φ10

螺紋加工（攻絲/板牙）


M6

M6

M6

M6

動力頭轉速

rpm

5500

5500

5500

5500

動力頭功率

kw

0.75

0.75

0.75

0.75

機床信息

快速進給速度

m/min

24(X1/Y2/X2/Y1/Z1/Z2)

24(X1/Y2/X2/Y1/Z1/Z2)

24(X1/Y2/X2/Y1/Z1/Z2)

24(X1/Y2/X2/Y1/Z1/Z2)

進給電機功率

kw

1

1

1

1

電源

vac

15

15

15

15

氣壓裝置  所需氣壓

mpa

0.6

0.6

0.6

0.6

機臺重量

T

3.2

3.2

3.2.

3.2

機臺外形尺寸（長X寬X高）

mm

2450*1350*1850

2450*1350*1850

2450*1350*1850

2450*1350*1850
