激光對刀儀校正后測量刀長為什么還有誤差？

機床上的空氣過濾芯為什么發黃？

今天就讓GF加工方案的設備運營支持部門為大家解開謎團！其實，上述情況可能都來自同一個源頭——壓縮空氣機！

在機械加工領域，壓縮空氣機以其綠色、環保、低成本等優勢被廣泛應用。在常規的數控機床中，刀庫門的開關、吹氣冷卻、工作臺的夾緊以及上下料等都會用到壓縮空氣。在精密機床領域中，壓縮空氣機的使用就更加廣泛了。機床制造商為提高設備的使用壽命、減少人工維護，保證機床精度，都在使用壓縮空氣機！

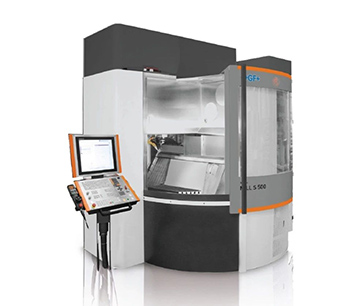

如下是GF加工方案MILL S 500對壓縮空氣的技術標準：

氣源壓力：6,0 +0,5 bars

最大用量：860 L/min

氣管直徑：Φ12.5mm

空氣質量：ISO 8573.1:2001

空氣溫度：機床的環境溫度

由于壓縮空氣中含有水分、油分等雜質，為確保數控設備的壽命及精度，進入數控機床的氣源的質量必須得到重視！

不符合技術標準的壓縮空氣進入設備后，會對設備會產生哪些危害呢？

1. 對加工精度的影響

以激光測刀儀為例，激光測刀儀能精確地測量刀具的直徑與長度，選用空氣清潔裝置，可以去除粘在刀具上的石墨粉塵、油漬或細小的切屑。此時，潔凈干燥的壓縮空氣顯得尤為重要！

在加工的過程中，切削液不可避免會滲透到激光測量裝置上，為了避免外部的污染源影響激光測量系統，我們在激光對刀儀中設計了氣密封系統，開啟氣密封系統后，激光對刀儀會由內部向外吹氣，防止外部污染源進入，從而保證u級測量精度。潔凈的空氣是前提，否則會由內部直接污染測量系統。

2. 設備停機時間

以光柵尺為例，海德漢數據顯示，每一年63%的光柵尺故障都是由污染造成的，只有不到1%的比例是質量造成的停機。

而光柵尺的維護保養周期較長，運輸極為不便，我們?yōu)榱烁玫亍氨Ｗo(hù)”光柵尺，便在結構上做了一些設計，例如增加光柵尺的清潔，通過空氣實時的對光柵尺做清潔可以避免污染造成的停機。

3. 對設備壽命的影響

以主軸為例，在數控機床中高頻主軸裝配了陶瓷混合軸承， 這些軸承利用油-氣潤滑系統進行潤滑，空氣為傳送介質。

為了保護主軸不受雜質的侵蝕，我們在主軸里安放了一個氣密層，氣密層可以防止污染軸承區，同時在主軸準備自動換刀時，主軸錐孔吹出空氣，以便在換刀期間對其進行清潔，這些設置都可以增加主軸壽命，保證主軸精度。

從以上可以看出，壓縮空氣的質量對于精密機床的正常工作非常重要。

雖然數控機床本身配置有空氣過濾器，但是我們要把它看作是“保險絲”，因?yàn)槿绻麤]有前置過濾器，它的濾芯很快被油糊掉，造成氣壓不足或者雜質進入設備從而影響正常工作，為此須采取前置過濾的方法，爭取在水和油進入機床之前，通過冷凍干燥過濾掉。因此配備適用的冷凍干燥設備，是保障機床正常使用的必然選擇。
