托納斯Swiss GT 13在醫療領域的應用
Swiss GT 13是一款帶有滑動主軸箱的自動車床,其主軸在Z1軸上移動。設備上有一個聯連排刀架,該刀架可以在X1軸和Y1軸方向移動,用于棒料加工。副主軸拖板安裝在兩個直線軸(X4 / Z4)上,使副主軸在加工過程中能夠夾持工件,并橫向移動,可以實現主軸與副軸同時加工。副軸刀架上可以安裝固定刀具或動力刀具。副軸側設置有垂直方向的Y4軸。通過采用這種運動學設計,使可用的刀具數量增加了一倍??偣?/span> 8把刀具,分配在2排當中,每排4把刀具,最多可以安裝4把動力刀具。四把新增的刀具可以確保副軸側復雜加工任務的完成。此外,通過Y4軸可以在副軸加工時進行刀具對中調整,并可以執行徑向鉆孔加工。
Tornos的Swiss GT 13機床配置有6個直線軸,可以為各種零件的加工提供最大的靈活性。得益于刀具配置的靈活性和相同的主副軸加工能力,SwissGT13在醫療領域小零件的應用非常廣泛。現在給大家分享一個牙科種植體零件的應用案例。
我們都知道,牙科種植體是種植牙系統中最重要的零件之一。它形狀復雜且精度要求高,它的品質的好壞直接決定一個種植牙系統的壽命。

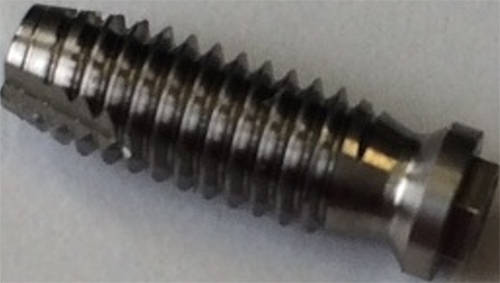

這個案例的零件成品長度為13mm,外徑主體為帶自攻槽的4mm螺紋,背部有M2的內螺紋及過渡錐孔和六角外形。零件由4.5mm鈦合金材料通過料機送料一次加工完成,主軸側完成外形車削,外螺紋和自攻槽的加工,與此同時,背軸側完成背部鉆孔,六邊形和高精度內螺紋的加工,零件完成后通過彈料裝置和輸送帶傳出零件至成品料盒。整個加工過程在SwissGT13上完全自動進行,無需人工干預,主副軸同時進行不同工序和內容的加工,大大縮短了單件產品的加工節拍,提升了生產效率。這個案例充分證明了SwissGT13是加工復雜精密醫療零件的利器。
